《Unity Shader入门精要》-冯乐乐 第四章读书笔记
作者博客:http://blog.csdn.net/candycat1992

开始

undefined

妞妞的鼻子是怎么绘制到屏幕上的?

一些重要的空间变换

undefined
渲染流水线中顶点的空间变换过程

模型空间

模型空间,有时也被称为对象空间(object space)或局部空间(local space)。

每个模型都有自己独立的坐标空间,当它移动或者旋转的时候,模型空间也会跟着它移动和旋转。

Unity在模型空间中使用的是左手坐标系。模型空间的原点和坐标通常在建模软件中确定好的。

当导入Unity后,可以在顶点着色器中访问到模型的顶点信息。

undefined
奶牛的模型空间,在模型空间中鼻子的坐标是(0,2,4,1)

世界空间

在Unity中最大的空间,使用的是左手坐标系。在Unity中我们可以通过调整Transform组件中的Position属性来改变模型的位置,这里的位置指的是相对于这个Transform的父节点(Parent)的模型坐标空间中的原点定义的。

如果一个Transform没有父节点,这个位置就是世界坐标系中的位置。
undefined

农场游戏中的世界空间。世界空间的原点被放置在农场的中心。左下角显示了妞妞在世界空间中所做的变换。

顶点变换的第一步,就是将顶点坐标从模型空间变换到世界空间中。通常称作模型变换

大多数情况下,我们约定变换的顺序就是先缩放,再旋转,最后平移。

根据上图Transform组件的信息构建模型变换的变换矩阵:

在这里插入图片描述
在这里插入图片描述

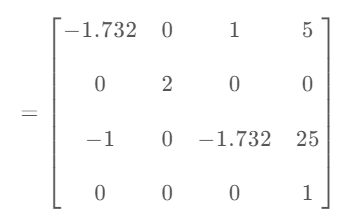

现在可以用它进行模型变换

在这里插入图片描述

观察空间

观察空间也被称为摄像机空间。

在观察空间中,摄像机位于原点。Unity中观察空间的坐标轴:+x轴指向右方,+y轴指向上方,+z轴指向摄像机的后方

观察空间中使用的是右手坐标系,这是符合OpenGL传统的。

注意:观察空间和屏幕空间是不同的。一个是三维,一个是二维。

现在,需要求出从世界空间变换到观察空间的变换矩阵。第一种方法:计算 观察空间的的三个坐标轴在世界空间下的表示

构建出从观察空间变换到世界空间的变换矩阵,再对该矩阵求逆。

在这里插入图片描述

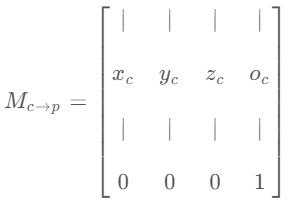

矩阵表示从坐标空间C转换到坐标空间P的变换矩阵,xc、yc、zc表示坐标空间C的三个坐标轴在坐标空间P下的矢量表示。Oc表示原点

第二种方法:想象平移整个观察空间,让摄像机位于世界坐标的原点,坐标轴与世界空间的坐标轴对齐(除了z轴,z轴相反)

按照第二种方法,由前面图片的Transform组件,进行逆向变换:将摄像机先按(0,-10,10)平移,回到原点,再按(-30,0,0)旋转,坐标轴对齐。即可求得变换矩阵 Mview

世界空间->观察空间

在这里插入图片描述

裁剪空间


裁剪空间也被称为齐次裁剪空间。使用裁剪矩阵(clip matrix)或者叫做投影矩阵(projection matrix)进行顶点变换。裁剪空间的目标是能都方便地对渲染图元进行裁剪:视锥体内的图元被保留,视锥体外的图元被剔除,视锥体相交的图元会被裁剪。

视锥体有两种类型,这涉及到两种投影类型:透视投影、正交投影。

undefined
视锥体和裁剪平面。左侧是透视投影的视锥体,右侧是正交投影的视锥体

对于透视投影的视锥体来说,想要判断一个顶点是否处于内部是比较麻烦的。因此通过一个投影矩阵把顶点转换到一个裁剪空间中进行裁剪工作。

投影矩阵有两个目的:

首先是为投影做准备。虽然投影矩阵包含了投影二字,但是并没有真正的进行投影工作。真正的投影发生在后面的齐次除法过程中。

其次是对x,y,z分量进行缩放。直接使用视锥体的6个裁剪平面来进行裁剪会比较麻烦。经过投影矩阵的缩放后,可以直接使用w分量作为阈值,如果x,y,z分量都位于这个阈值内,就说明位于裁剪空间内。

透视投影:
undefined

透视摄像机的参数对透视投影视锥体的影响
undefined
在透视投影中,投影矩阵对顶点进行了缩放。图中标注了4个关键点经过投影矩阵变换后的结果。从这些结果可以看出x、y、z和w分量的范围发生的变化

正交投影:

undefined
正交摄像机的参数对正交投影视锥体的影响
undefined
在正交投影中,投影矩阵对顶点进行了缩放。图中标注了4个关键点经过投影矩阵变换后的结果。从这些结果可以看出x、y、z和w分量范围发生的变化

经过变换后,如果一个顶点在视锥体内,那么它变换后的坐标必须满足:

在这里插入图片描述

任何不满足上述条件的图元都需要被剔除或者裁剪。

屏幕空间

经过投影矩阵的变换后,我们可以进行裁剪操作。当完成了所有裁剪工作后,就需要进行真正的投影了:我们需要把视锥体投影到屏幕空间中。经过这一步变换,我们会得到真正的像素位置。

这一步将顶点从裁剪空间投影到屏幕空间中,来生成对应的2D坐标。这个过程可以理解成两个步骤:

首先进行标准齐次除法(homogenous division),也称为透视除法。这个步骤就是用齐次坐标系的w分量去除以x、y、z分量。在OpenGL中,我们把这一步得到的坐标叫做归一化的设备坐标(Normalized Device Coordinates,NDC)。

经过透视投影变换后的裁剪空间,经过齐次除法后会变换到一个立方体内。

undefined
经过齐次除法后,透视投影的裁剪空间会变换到一个立方体
undefined
经过齐次除法后,正交投影的裁剪空间会变换到一个立方体

注意:按照OpenGL的传统,这个立方体x、y、z分量的范围都是[-1,1]。但在DirectX这样的API中,z分量的范围是[0,1]。Unity使用的是OpenGL的齐次裁剪空间

经过齐次除法后,透视投影和正交投影的视锥体都变换到一个相同的立方体内。现在可以根据变换后的x和y坐标来映射输出窗口的对应像素坐标。

在Unity中,屏幕空间左下角的像素坐标是(0,0)右上角的像素坐标是(pixelWidth,pixelHeight)。

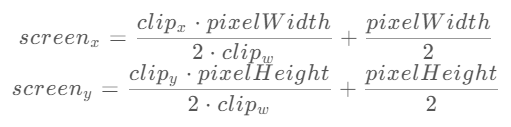

齐次除法和屏幕映射的过程可以使用下面的公式来总结:

在这里插入图片描述

对于z分量,通常用于深度缓冲。一个传统的方式是把 clipz/clipw的值直接存进深度缓冲中。

在Unity中,从裁剪空间到屏幕空间的转换是由底层帮我们完成的。顶点着色器只要把顶点转换到裁剪空间即可。


以上就是一个顶点从模型空间变换到屏幕坐标的过程。

undefined
渲染流水线中顶点的空间变换过程
undefined
Unity中各个坐标空间的旋向性
